全自動DOB貼片機

發布日期：2020-04-27瀏覽次數：1844 次

全自動在線式六頭貼片機 ?XJS-DOB6(六頭DOB定制款)/XJS-DOB8(八頭DOB定制款)

一、產品介紹
XJS-DOB6和?XJS-DOB8(DOB定制款)貼片機是一款在原XJS-DOB6的基礎上，針對DOB產品特性，全新升級了硬件和軟件系統，全面解決DOB產品對貼裝高度和精度的要求，解決掉料、卡料，速度等問題，提高了生產效率和良品率，并且同時兼容震動盤上料和飛達上料，大大降低了客戶成本，目前在深圳、中山、江蘇、浙江等已大量實用于客戶工廠。

二、產品圖片

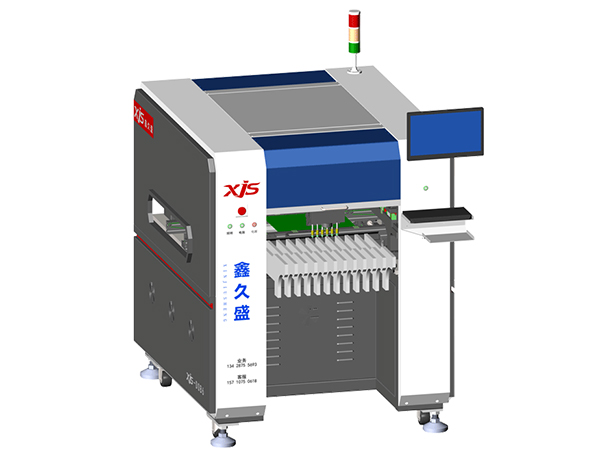

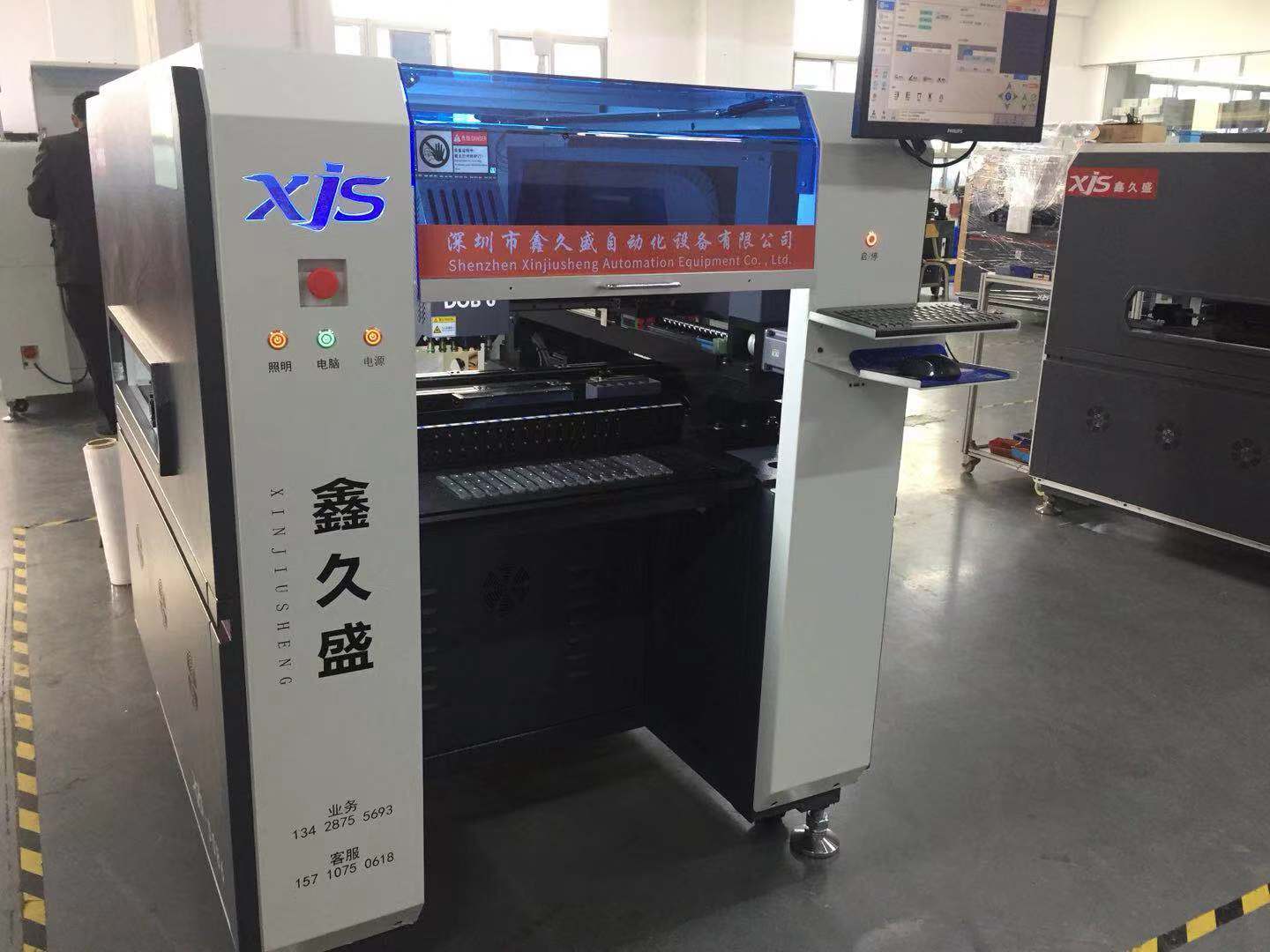

全自動DOB貼片機
三、本機特點
1、?全自動在線式設計，DOB生產<1+1方案>完美組合．
2、?進口核心組件，速度快、精度高．
3、?全新適配機械系統，貼電解電容、電感等不易掉料
4、?特別定制軟件系統，貼電解電容、電感、非標元件等編程更簡單
5、?可同時適用震動盤和飛達上料，Ｍ腳電容、臥式電容、電感等等均可完美貼裝
6、?兼容原XJS-806G全部功能

四、應用范圍

各種DOB產品、LED燈具、LED電源驅動、小家電電路板、數碼產品等

技術參數
設備型號	XJS-DOB6	XJS-DOB8
?最大電路板面積	500(X)╳300(Y)╳15(Z)mm	500(X)╳300(Y)╳15(Z)mm
Z軸最大移動范圍	40mm	40mm
貼裝元件高度	18mm	18mm
?最大貼片速度	12000CPH	15000CPH
平均貼片速度	5000-12000CPH	7000-15000CPH
定位精度	0.1mm	0.1mm
吸嘴緩沖范圍	?4.0	?4.0
電源	220V, 50Hz	220V, 50Hz
控制方式	PC電腦	PC電腦
壓縮空氣	0.65-0.75Mpa	0.65-0.75Mpa
平均功率	1.5KW	2000W
喂料器	電動飛達＋震動盤	電動飛達＋震動盤
適用范圍	各種LED芯片、?二極管、三級管、組容件、多種Ｍ腳、臥式電解電容、電感、0402-5050、sop芯片、QFP44-256、BGA等大小在45mm*45MM以內管腳間距在0.5mm之間的所有元器件	各種LED芯片、?二極管、三級管、組容件、多種Ｍ腳、臥式電解電容、電感、0402-5050、sop芯片、QFP44-256、BGA等大小在45mm*45MM以內管腳間距在0.5mm之間的所有元器件
可放喂料器數量	22個	22個
使用電機	松下交流伺服電機	松下交流伺服電機
貼裝頭	6頭	8頭
運動驅動系統	高級交流伺服系統	高級交流伺服系統
元件角度	0-360°任意角度，運動中同步旋轉	0-360°任意角度，運動中同步旋轉
X/Y運行模式	新一代直線插補聯動自主開發軟件	新一代直線插補聯動自主開發軟件
氣源	進口真空泵	進口真空泵
操作系統	鑫久盛自主研發	鑫久盛自主研發
編程方式	點對點教習編程，視覺編程，可優化+座標導入	點對點教習編程，視覺編程，可優化+座標導入
產品重量	800KG	900KG
外觀尺寸	1250mm 1450mm 1600mm	1250mm 1450mm 1600mm
